一、电量变送器干什么用的

电量变送器是一种把被测量强电信号转换为模拟直流输出信号的设备，被测量的强电信号一般为交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频率、相位、功率因数、直流电压、直流电流等，一般按线性比例转换成直流电流或电压的测量设备，输出的信号一般为4~20mA或0~10V，也可以是正负20mA的范围。

二、电量变送器的工作原理

电量变送器根据功能类型可分为单功能变送器和多功能变送器。

单功能变送器可分为交流电流变送器、交流电压变送器、有功/无功功率变送器、频率变送器、相角变送器等。通过对输入信号的处理，根据功能不同依据不同原理进行内部处理后变送输出。

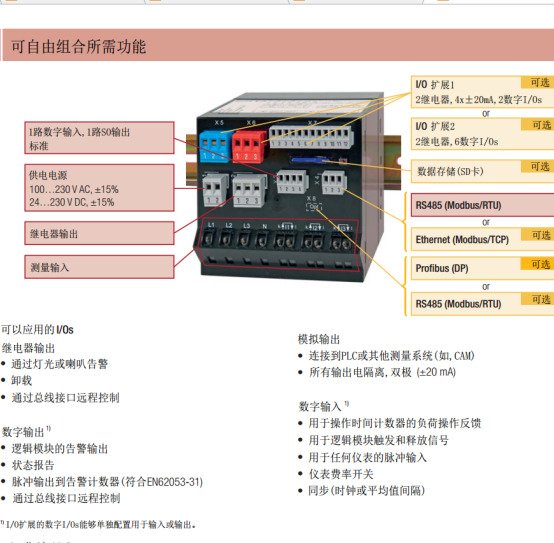

相对比单功能变送器仅可以获取单一电量参数，使用基于微控制器的多功能变送器可以同时获取多个电量参数，基于采样值计算所需的测量变量，并进行变送输出信号。

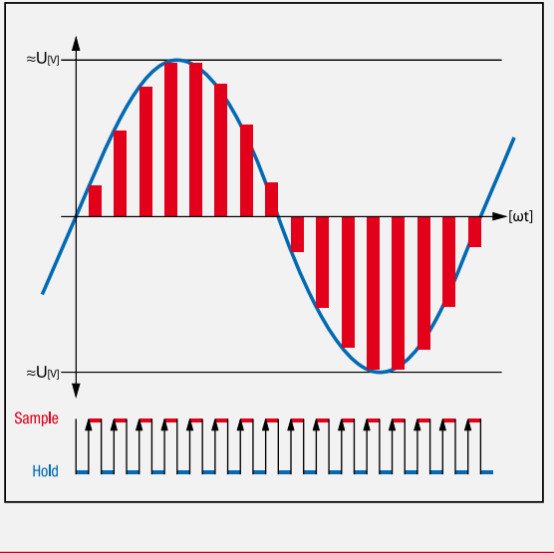

系统采样原理

1. 测量系统的基频。简单的仪器往往假设系统频率为一个常数，而这样会导致较大的测量误差。

2. 根据测得的基频对各相的电压和电流输入变量进行采样，质量标准由每个周期的采样数量和测量系统的重复分辨率决定。

采样过程的正确时序对不平衡和相位差分析至关重要。

3. 基于采样值计算所需的测量变量。

4. 测量值可用于过程控制，PLC或者模拟量显示仪表，极限值可用于监控系统，数字测量值可通过总线接口传输。

5. 更广泛的分析应用。数据分析往往受到已投运系统的功能限制， 高制品的产品功能则可拓展了相关的应用。

三、电量显示表安装在什么地方

电量显示表作为测量电参数仪表，作为用户侧来说，一般安装在全厂进线、每个回路的馈线和重要负载的位置。根据功能可用于测量电压、电流、有功功率、无功功率、功率因素、不平衡度等等电量参数。只要用电的地方需要测量，均可以安装电量表，来监测各种电力参数和电能计量，使电力生产安全可靠，为合理分配电能节能降耗提供有力的依据，并为后期电力工业自动化做好准备。

四、电量显示表怎么接线

电量显示表的接线需要根据现场实际测量的负载情况进行接线。如果测量的是单相系统，那么就接入一路电压和一路电流。如果是三相系统，还需要根据具体情况接线，可分为：三相三线平衡系统、三相三线不平衡系统、三相四线平衡系统、三相四线不平衡系统等主要几种接线方式。具体的接线端子具体如下：

电量变送器接线示意图
